Описание

Исходные данные для проектирования

1. Район строительства: РФ, Тульская обл., г. Новомосковск, ул. Березовая, д.7в. Тип местности – В.
2. Конструкция – Светодиодный экран (5,76м (ширина) на 2,88м (высота)), предоставляющий собой кабинеты габаритами 960х960 мм устанавливаемые на сварную металлическую конструкцию, выполненную из стальных Профилей различного сортамента.

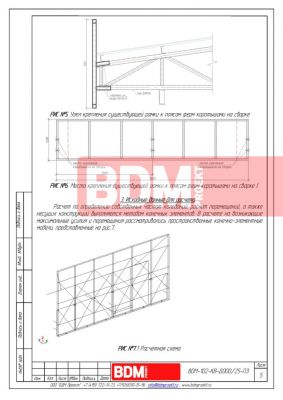

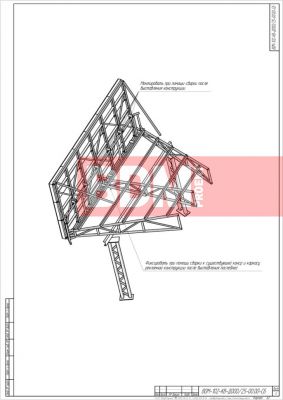

Монтаж конструкции светодиодного экрана производится на существующую металлоконструкцию козырька входной группы торгового центра, посредством болтового
соединения.

Конструктивное решение

Фундамент - железобетонная монолитная плита габаритами 8,5х8,5х1,2(h)м, выполнен из бетона класса прочности B25, F75, W4 , с заложенными фундаментными болтами 2.2. М72 09Г2С в кол-ве 12 штук для установки опоры. Армирование выполнено тремя сетками d=20 A400С/d=20 A400С.
Опора - одиночная стойка из трубы Ф1420х14мм по ГОСТ 10704-91, имеющая технологический стык, выполняемый на 12шт высокопрочных болтах М30 класса прочности 10,9. Для удобства обслуживания конструкции предусмотрена внешняя лестница на верх.
Опорная ферма выполнена в виде пространственной металлоконструкции из Профильной трубы сечением 80х80х4мм и крепится 12шт болтами М30 класса прочности 10,9 к оголовку
опоры. Имеет посадочные пластины t=10мм для установки нижних ферм конструкции видеэкранов.

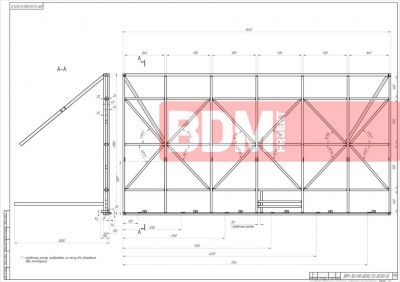

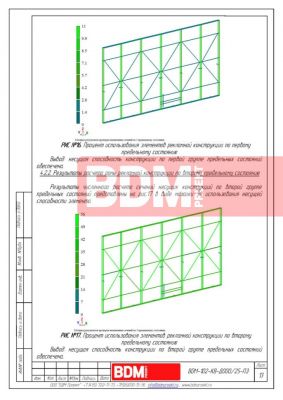

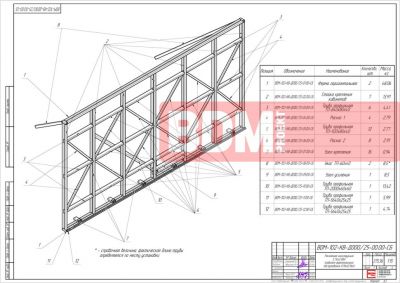

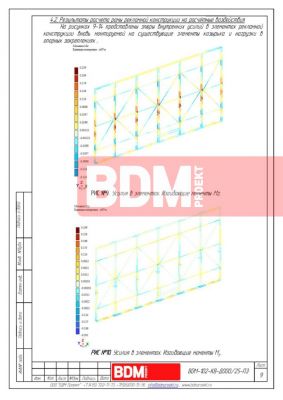

Фермы видеоэкранов выполнены в виде пространственной металлоконструкции из Профильных труб 40х40х3мм, 40х20х2мм к которой через уголки болтами крепятся вертикальные направляющие из трубы 40х20х3мм, к которым монтируются светодиодные кабинеты оборудования. Фермы под видеомудули собираются на монтажных болтах М10х100.56 по DIN933., а затем провариваюся между собой прерывистым швом 5264-80-Н1-n-3-50z100 по ГОСТ 5264-80. Проект рассчитан на установку одновременно оборудования видеоэкранов с двух сторон.

Характеристики

Тип конструкции

Рекламная конструкция

Габариты

5,76х2,88

Адрес

РФ, Тульская обл., г. Новомосковск, ул. Березовая, д.7в

Регион установки

Новомосковск

Год

2025

Шифр

BDM-102-Д000/25

Состав работ

Расчетно-пояснительная записка + Строительный проект

Координаты

54.010438,38.284814
