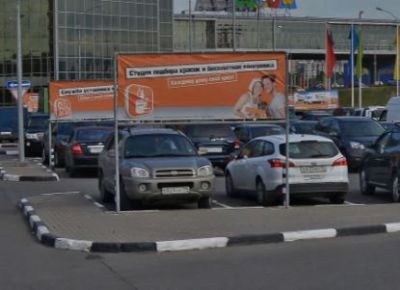

Двусторонняя рекламная конструкция 2980х1200мм

портфолио работ

+500 бонусов

портфолио работ

+500 бонусов

Артикул: BDM-097.06-051/16

Характеристики:

Тип конструкции:

Щит отдельностоящий

Место установки:

ТЦ ОБИ

Габариты:

2980х1200мм

Адрес:

МО, г. Котельники, 1-ый Покровский пр-д, 5

Регион установки:

Котельники

Все характеристики

Категории:

Рекламные щиты

портфолио работ

+500 бонусов

50 000 ₽

Проектная организация с допусками СРО

5000+ проектов по всей России

Информация представленная на портале носит исключительно информационный характер и не является публичной офертой. На портале не отражены проекты и информация, которые носят пункт о конфиденциальности.

Описание

1. Исходные данные для проектирования

1. Район строительства: МО, г. Котельники, 1-ый Покровский пр-д, 5.

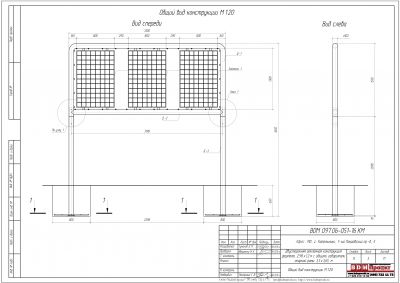

2. Рекламная конструкция - щит отдельно стоящий, двухсторонний, габаритами рекламного поля 2,98х1,2м, с габаритами опорной рамы 3,3х3,65 м. 3. Материалы: несущие конструкции - стальной прокат С245.

2. Конструктивное решение

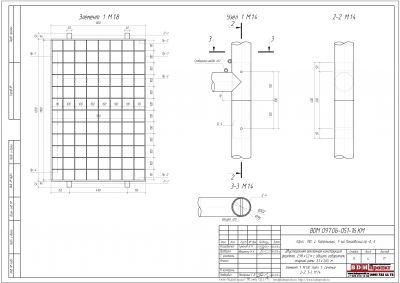

Несущая конструкция рекламного щита состоит из силовой рамы каркаса планшетов рекламного поля, опор и фундаментных блоков. Фундаментный блок выполнен из монолитного железобетона. Опорная рама выполнена из труб 102х3мм, 95х3мм. Планшет выполнен из прутов арматуры d10 А-I по контуру и сетки d5 Вр-I, с шагом 100мм и крепится к опорной раме с помощью пластин 50х40х6мм. Для крепления рекламного полотна к планшету на раме приварены гроверные шайбы d12. Все монтажные соединения сборочных единиц на болтах, узловые - на сварке.

Характеристики

Тип конструкции

Щит отдельностоящий

Место установки

ТЦ ОБИ

Габариты

2980х1200мм

Адрес

МО, г. Котельники, 1-ый Покровский пр-д, 5

Регион установки

Котельники

Год

2016

Шифр

BDM-097.06-051/16

Проект для компании

OBI

Координаты

55.654213,37.843768

Проект для компании

OBI
