Артикул: BDM 027-000/17

Характеристики:

Тип конструкции:

Щит отдельностоящий

Место установки:

улица

Габариты:

2000х3000мм (Н-3,25м)

Адрес:

Московская область

Регион установки:

Московская область

Все характеристики

Категории:

Рекламные щиты

портфолио работ

+500 бонусов

50 000 ₽

Проектная организация с допусками СРО

5000+ проектов по всей России

Информация представленная на портале носит исключительно информационный характер и не является публичной офертой. На портале не отражены проекты и информация, которые носят пункт о конфиденциальности.

Описание

Исходные данные для проектирования

1. Район строительства: Московская область.

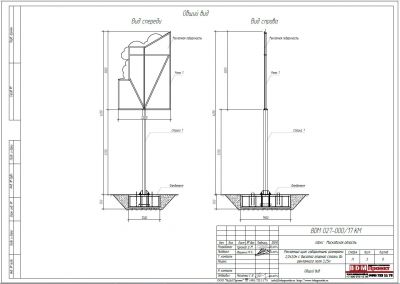

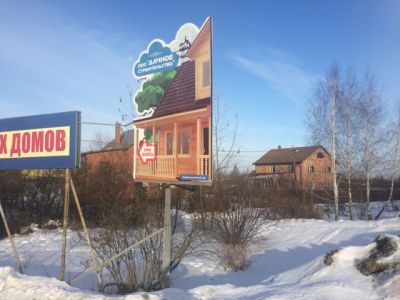

2. Рекламная конструкция - щит отдельно стоящий, двухсторонний, габаритами рекламного поля 2,0х3,0м, высота опорной стойки 3,25м. Общая площадь лицевой стороны конструкции Sк=6 м2.
3. Материалы: несущие конструкции - стальной прокат С245.

Конструктивное решение

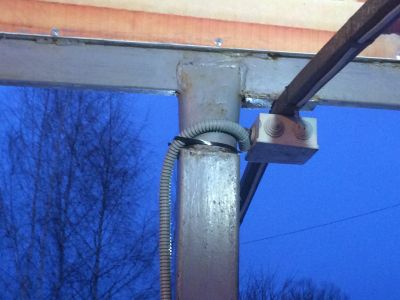

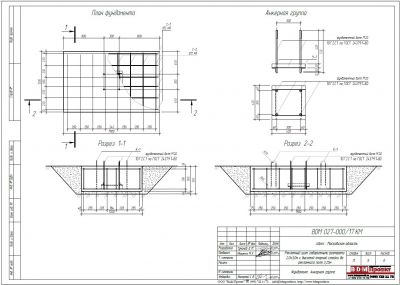

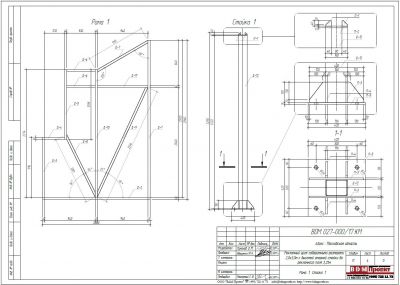

Несущая конструкция рекламного щита состоит из силовой рамы каркаса планшетов рекламного поля, опоры и фундаментного блока. Фундаментный блок выполнен из монолитного железобетона с заложенными фундаментными шпильками М20. Опора - одиночная стойка из трубы 160х120х6мм по ГОСТ 8645-68, имеющая базу для крепления к фундаменту и верхний узел крепления рамы для планшетов рекламных полей. Планшет - плоская конструкция из профильных трубы 80х40х3мм, которая монтируется через усиляющие косынки из пластин 40х40х4мм к верхнему узлу опорной стойки. Все монтажные соединения сборочных единиц на болтах, узловые - на сварке.

Характеристики

Тип конструкции

Щит отдельностоящий

Место установки

улица

Габариты

2000х3000мм (Н-3,25м)

Адрес

Московская область

Регион установки

Московская область

Год

2017

Шифр

BDM 027-000/17
