Стела двусторонняя 5250х2560мм

портфолио работ

+500 бонусов

портфолио работ

+500 бонусов

Артикул: BDM-098-061/16

Характеристики:

Тип конструкции:

Стела

Габариты:

5250х2560мм

Адрес:

г. Краснодар, ул. Уральская, д. 134

Регион установки:

Краснодар

Год:

2016

Все характеристики

Категории:

Стелы

портфолио работ

+500 бонусов

50 000 ₽

Проектная организация с допусками СРО

5000+ проектов по всей России

Информация представленная на портале носит исключительно информационный характер и не является публичной офертой. На портале не отражены проекты и информация, которые носят пункт о конфиденциальности.

Описание

1. Исходные данные для проектирования

1. Район строительства: г. Краснодар, ул. Уральская, 134 предназначена для установки на местности, отнесённой к типу "A".
2. Рекламная конструкция - стела двусторонняя габаритными размерами 5,25 х2,56 м.
3. Учёт ответственности соответствует II уровню согласно ГОСТ 27751-88, с коэффициентом надёжности по ответственности .

2. Конструктивное решение

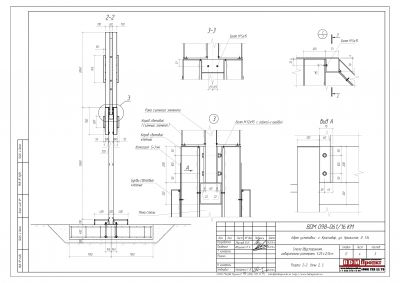

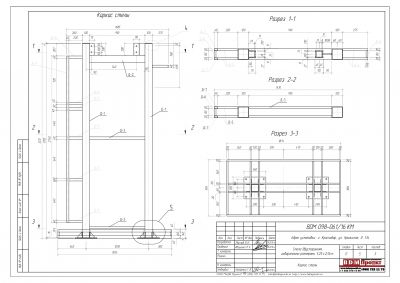

Конструкция представляет собой стелу, габаритными размерами 5,25х2,56 м. Конструкция состоит из: - фундаментного блока, габаритами 2,3х1,86х0,4м с заложенными анкерными болтами 5М20х430; - каркаса стелы, состоящую из двух стоек из стальной квадратной трубы 120х8мм, соединенные ригелями из труб 120х120х8, 40х20х3, облицованной композитом;
- съемного верхнего блока выполненного в виде двух световых коробов, закрепленных на раме. Рама светового короба выполнена из профильных стальных труб сечением 60х60х4 мм, 60х30х3мм. Рама съемного блока устанавливается в гнезда каркаса стелы и фиксируется болтами М12.
Все узловые соединения на сварке, монтажные на болтах.

Характеристики

Тип конструкции

Стела

Габариты

5250х2560мм

Адрес

г. Краснодар, ул. Уральская, д. 134

Регион установки

Краснодар

Год

2016

Шифр

BDM-098-061/16

Координаты

45.035942,39.072304
