Стела высотой 14м с видеоэкранами 4608х3072мм

портфолио работ

+500 бонусов

портфолио работ

+500 бонусов

Артикул: BDM-092-Д060/16

Характеристики:

Тип конструкции:

Стела

Место установки:

ГОЛИЦЫНСКИЙ КЛУБ

Габариты:

4608х3072мм

Адрес:

Московская область, Одинцовский район, г. Голицыно, Минское шоссе, д. 45 (47-й км Минского шоссе).

Регион установки:

Одинцово

Все характеристики

Категории:

Стелы

портфолио работ

+500 бонусов

50 000 ₽

Проектная организация с допусками СРО

5000+ проектов по всей России

Информация представленная на портале носит исключительно информационный характер и не является публичной офертой. На портале не отражены проекты и информация, которые носят пункт о конфиденциальности.

Описание

1. Исходные данные для проектирования

1. Район строительства: Московская область, Одинцовский район, г. Голицыно, Минское шоссе, д. 45 (47-й км Минского шоссе). 2. Конструкция: Стела высотой 14м с видеоэкранами габаритами рекламного поля 4,608х3,072м.
3. Учёт ответственности соответствует II уровню согласно ГОСТ 27751-88, с коэффициентом надёжности по ответственности .

2. Конструктивное решение

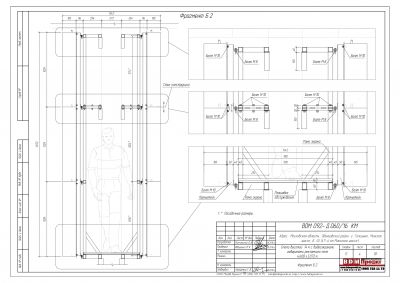

Конструкция представляет собой двухсторонний видеоэкран габаритами рекламного поля 4.608х3,072м. Конструкция состоит из силовой рамы (каркас верхний и каркас нижний) из профильных труб 60х40х3мм, 40х40х3мм, 40х20х2мм, 50х25х3мм, уголков 30х30х3мм, 40х40х4мм видеомодулей рекламного поля. Конструкция силовой рамы крепится к усиленной стойке стелы на швеллера 10П и 18П посредством сварки. Видео экран имеет люк и площадку для обслуживания.
Все монтажные соединения сборочных единиц на болтах, узловые на сварке.

Характеристики

Тип конструкции

Стела

Место установки

ГОЛИЦЫНСКИЙ КЛУБ

Габариты

4608х3072мм

Адрес

Московская область, Одинцовский район, г. Голицыно, Минское шоссе, д. 45 (47-й км Минского шоссе).

Регион установки

Одинцово

Год

2016

Шифр

BDM-092-Д060/16

Координаты

55.602586,36.999055

Внимание!

Любая проектная документация, скачанная или приобретённая на сайте, носит исключительно информационный характер и может содержать неточности или неполную информацию. Скачанные или приобретённые проекты не являются финальными документами и подлежат доработке.
