Описание

Исходные данные для проектирования

1. Район строительства: МО, г. Мытищи, Шараповский проезд, вл. 2, предназначена для установки на местности, отнесённой к типу "А".
2 Рекламная конструкция - стела высотой 18,5 м. 3. Учёт ответственности соответствует II уровню согласно ГОСТ 27751-88, с коэффициентом надёжности по ответственности.

Конструктивное решение

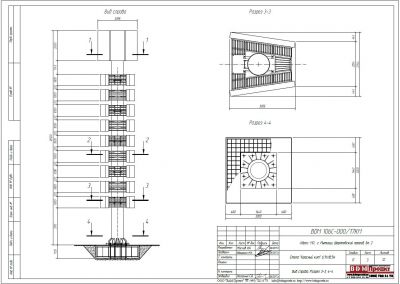

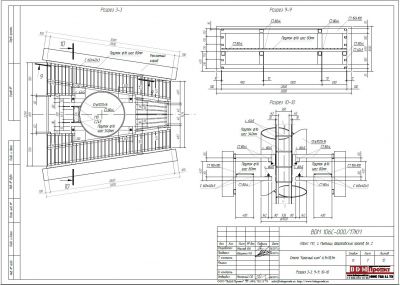

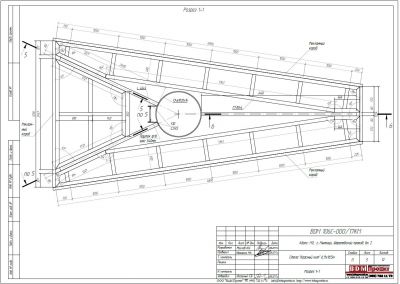

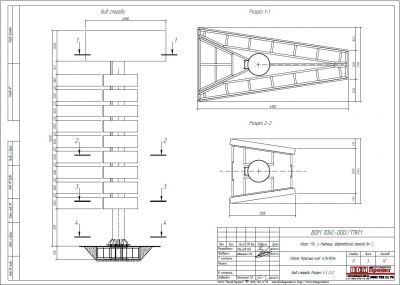

Рекламная конструкция представляет собой стелу высотой 18,5м. Конструкция выполнена из трбы 1020х16мм, профильных труб 80х4мм, 100х50х4мм и 40х40х3мм. Части стойки крепятся между собой на сварке. К фундаментному блоку стойка крепиться при помощи 12 фундаментных болтов 5М36х1150 09Г2С ГОСТ 19281-89.
Устойчивость конструкции обеспечивает фундаментный блок, размером 3,0х3,0х1,15м. Схема освещения внутренняя.
Все узловые соединения на сварке, монтажные на болтах.

Характеристики

Тип конструкции

Стела

Габариты

6900х18500мм

Адрес

МО, г. Мытищи, Шараповский проезд, вл. 2,

Регион установки

Мытищи

Год

2017

Шифр

BDM 106С-000/17

Проект для компании

ТРК «Красный Кит»

Координаты

55.916678,37.759264

Проект для компании

ТРК «Красный Кит»
