Описание

Исходные данные для проектирования

Район строительства: г. Москва, Большой театр.
Для выполнения работы Заказчиком представлены схема конструкции:
ЦЕЛЬ РАСЧЕТОВ: Определение возможности эксплуатации конструкции.

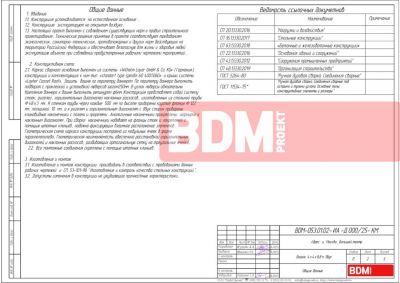

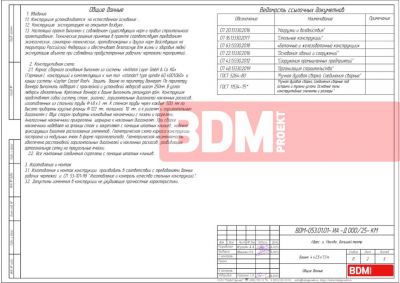

Конструктивное решение

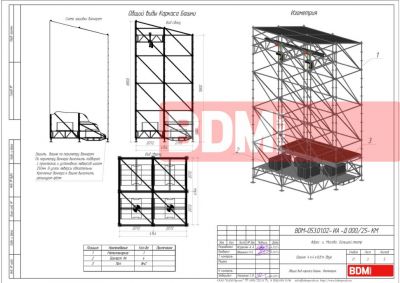

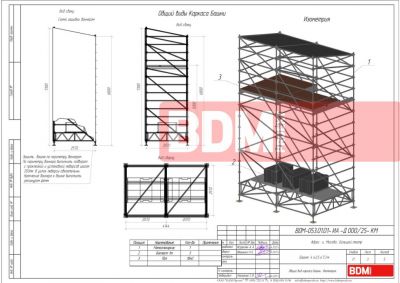

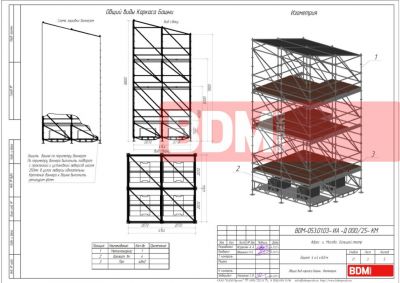

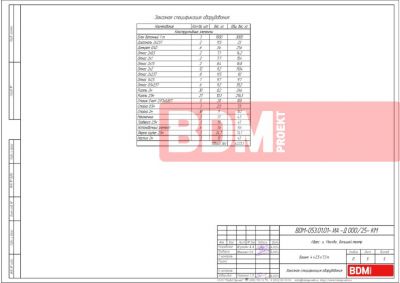

Конструкция представляет собой систему стоек, ригелей, горизонтальных диагоналей наклонных раскосов, изготовленных из стальной трубы Ф48х3 мм. К стенкам трубы через каждые 500 мм по высоте приварены круглые фланцы Ф122 мм, толщиной 10 мм, а к ригелям и горизонтальным диагоналям с двух сторон приварены клиновидные наконечники с пазами и прорезями. Аналогичные наконечники прикреплены шарнирно к наклонным диагоналям. При
сборке наконечники надевают на фланцы стоек и закрепляют с помощью штатных клиньев, надежно фиксирующих взаимное расположение элементов.
Геометрическая схема каркаса конструкции построена из модульных ячеек в форме параллелепипеда. Геометрическая неизменяемость обеспечена расстановкой горизонтальных диагоналей и наклонных раскосов, разбивающих ортогональную сетку на треугольные ячейки.Все монтажные соединения скреплены с помощью штатных клиньев.
