Артикул: BDM-053.01.01-Д000/25

Характеристики:

Тип конструкции:

Башня

Габариты:

4х2,5х7,3м

Адрес:

г. Москва, Большой театр

Регион установки:

Москва

Год:

2025

Все характеристики

Категории:

МАФ и уличные конструкции

портфолио работ

+500 бонусов

50 000 ₽

Проектная организация с допусками СРО

5000+ проектов по всей России

Информация представленная на портале носит исключительно информационный характер и не является публичной офертой. На портале не отражены проекты и информация, которые носят пункт о конфиденциальности.

Описание

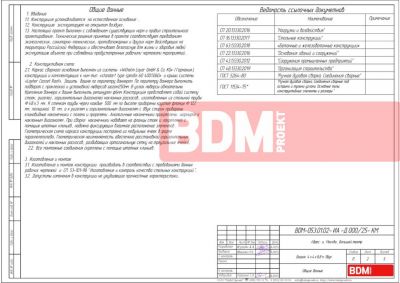

Исходные данные для проектирования

Район строительства: г. Москва, Большой театр.
Для выполнения работы Заказчиком представлены схема конструкции.
ЦЕЛЬ РАСЧЕТОВ: Определение возможности эксплуатации конструкции.

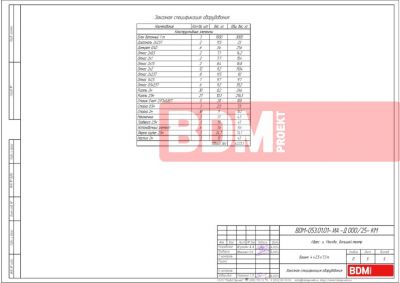

Конструктивное решение

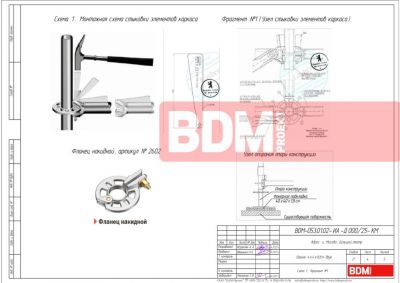

Конструкция представляет собой систему стоек, ригелей, горизонтальных диагоналей наклонных раскосов, изготовленных из стальной трубы Ф48х3 мм. К стенкам трубы через каждые 500 мм по высоте приварены круглые фланцы Ф122 мм, толщиной 10 мм, а к ригелям и горизонтальным диагоналям с двух сторон приварены клиновидные наконечники с пазами и прорезями. Аналогичные наконечники прикреплены шарнирно к наклонным диагоналям. При
сборке наконечники надевают на фланцы стоек и закрепляют с помощью штатных клиньев, надежно фиксирующих взаимное расположение элементов.

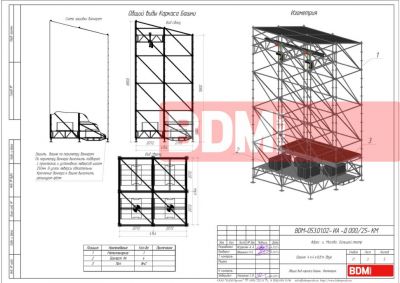

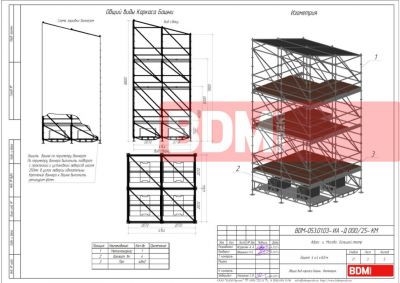

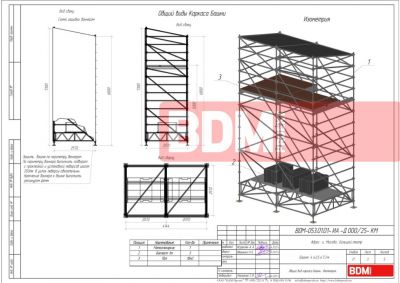

Геометрическая схема каркаса конструкции построена из модульных ячеек в форме параллелепипеда. Геометрическая неизменяемость обеспечена расстановкой горизонтальных диагоналей и наклонных раскосов, разбивающих ортогональную сетку на треугольные ячейки.Все монтажные соединения скреплены с помощью штатных клиньев.

Характеристики

Тип конструкции

Башня

Габариты

4х2,5х7,3м

Адрес

г. Москва, Большой театр

Регион установки

Москва

Год

2025

Шифр

BDM-053.01.01-Д000/25

Проект для компании

Большой театр

Состав работ

Строительный проект

Проект для компании

Большой театр

Внимание!

Любая проектная документация, скачанная или приобретённая на сайте, носит исключительно информационный характер и может содержать неточности или неполную информацию. Скачанные или приобретённые проекты не являются финальными документами и подлежат доработке.
