Описание

Исходные данные для проектирования

1. Район строительства:. Калининградская обл, Гурьевский муниципальный округ, пос. Орловка, КН 39:03:040034:238.
2. Конструкция – Светодиодный экран (суперсайт) с электронной технологией смены изображения с двух сторон, габаритными размерами 14,4х 4,8, угол раскрытия 20 градусов, общая высота конструкции 23м.
3. Материалы: несущие конструкции – стальной прокат. Расчетные характеристики соответствуют Ст. 245.

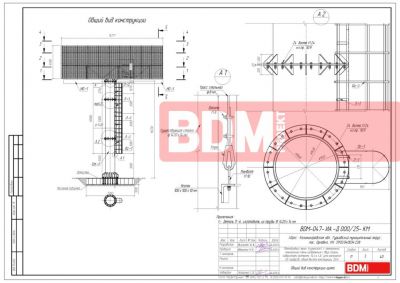

Конструктивное решение

Проект конструкции выполнен в соответствии с СП 16.13330.2017 (СНиП II-23-81*) «Стальные конструкции»; СП 20.13330.2016 - «Нагрузки и воздействия».
Фундамент монолитный, железобетонный 7,2х7,2м, глубина заложения 1,0м, выполнен из бетона В25, F200, W25. Армирование фундамента произведено каркасами и сетками из арматуры ф8, ф16.

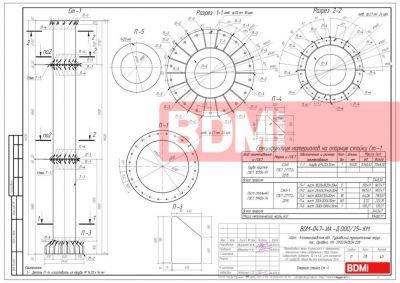

Опора - одиночная стойка из трубы 1420х14мм по ГОСТ 10704-91, труба имеет технологический стык, выполняемый на сварке по ГОСТ 5264-80. Для удобства обслуживания конструкции предусмотрена лестница с наружной стороны опоры.
Опорная ферма выполнена в виде пространственной металлоконструкции из Профильной трубы 100х100х5мм и крепится 24-мя болтами М24 класса прочности 10,9, класса точности В, из стали марки 40Х «Селект» по ГОСТ Р 52644-2006 к оголовку опоры. Имеет посадочные
площадки для установки нижних ферм конструкции видеоэкранов.

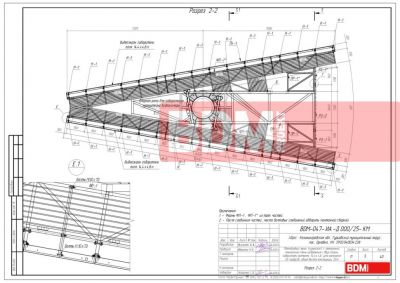

Фермы видеоэкранов выполнены в виде пространственной металлоконструкции из Профильных труб 40х40х3мм, 80х40х3мм, 40х20х2,5мм, к которой приварены вертикальные направляющие из Профильной трубы 40х40х3мм, к которым, в свою очередь, монтируются
светодиодные модули оборудования.
Фермы под видеомодули собираются на монтажных болтах М16, а затем свариваются между собой прерывистым швом 5264-80-Н1-n-3-50z100 по ГОСТ 5264-80.

Характеристики

Тип конструкции
Светодиодный экран (суперсайт)
Габариты
14,4х 4,8м, угол раскрытия 20 градусов, общая высота конструкции 20м
Адрес
Калининградская обл, Гурьевский муниципальный округ, пос. Орловка, КН 39:03:040034:238
Регион установки
Орловка
Год
2025
Шифр
BDM-047-Д000/25
Состав работ

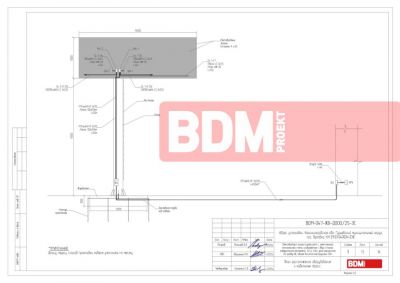

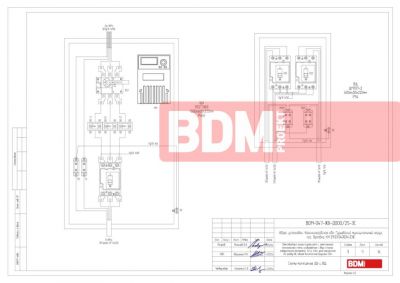

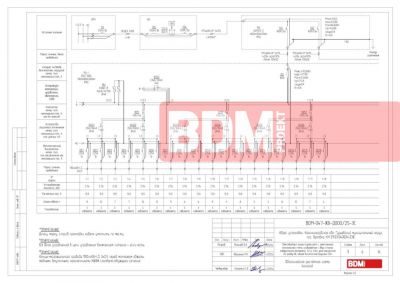

Строительный проект + Электрический проект
