Описание

Исходные данные для проектирования

1. Район строительства:. Эстонская улица, 33, село Эстосадок, городской округ Сочи, Краснодарский край.

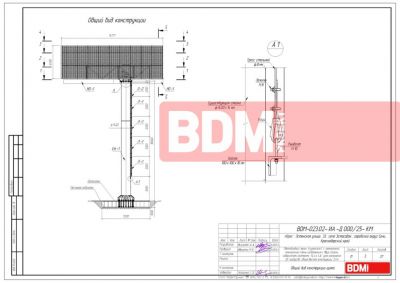

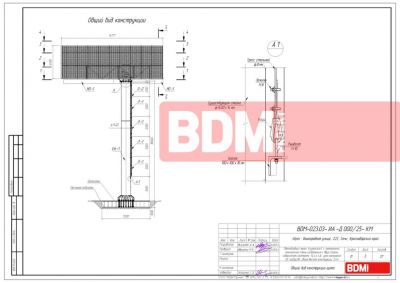

2. Конструкция – Светодиодный экран (суперсайт) с электронной технологией смены изображения с двух сторон, габаритными размерами 14,4х 4,8, угол раскрытия 20 градусов, общая высота конструкции 23м. 3. Материалы: несущие конструкции - стальной прокат. Расчетные характеристики основных несущих конструкций соответствуют марки стали С245.

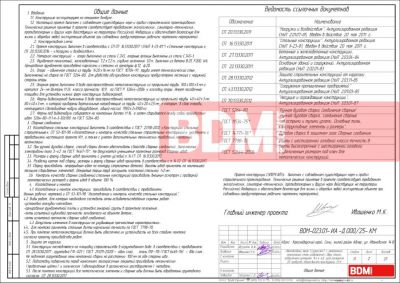

Конструктивное решение

Проект конструкции выполнен в соответствии с СП 16.13330.2017 (СНиП II-23-81*) «Стальные конструкции»; СП 20.13330.2016 - «Нагрузки и воздействия».
Материал конструкций - сталь С245, опора выполнена из стали, опорные фланцы выполнены из стали С345-1.
Фундамент монолитный, железобетонный 7,2х7,2м, глубина заложения 1,0м, выполнен из бетона В25, F200, W6. Армирование фундамента произведено каркасами и сетками из арматуры ф12, ф20.

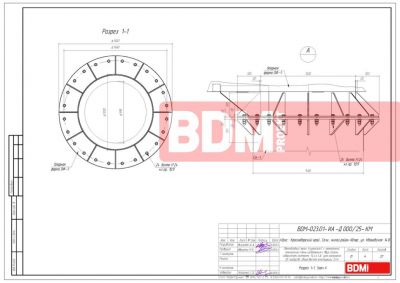

Опора - одиночная стойка из трубы 1420х16мм по ГОСТ 10704-91, труба имеет технологический стык, выполняемый на сварке по ГОСТ 5264-80. Для удобства обслуживания конструкции предусмотрена лестница с наружной стороны опоры. Опорная ферма выполнена в виде пространственной металлоконструкции из Профильной трубы 100х100х5мм и крепится 24-мя болтами М24 класса прочности 10,9, по ГОСТ Р 52644-2006 к оголовку опоры. Имеет посадочные площадки для установки нижних ферм конструкции видеоэкранов.

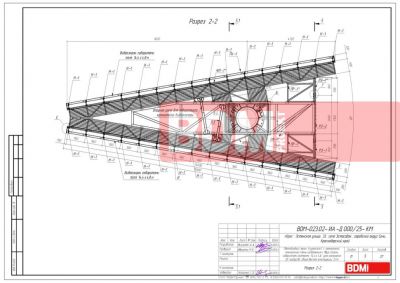

Фермы видеоэкранов выполнены в виде пространственной металлоконструкции из Профильной труб 40х40х3мм, 80х40х3мм, к которой приварены вертикальные направляющие из трубы 40х20х2,5мм, к которым, в свою очередь, монтируются светодиодные модули
оборудования. Фермы под видеомодули собираются на монтажных болтах М16, а затем свариваются между собой прерывистым швом 5264-80-Н1-n-3-50z100 по ГОСТ 5264-80.

Характеристики

Тип конструкции
Светодиодный экран (суперсайт)
Габариты
14,4х4,8 м
Адрес
Эстонская улица, 33, село Эстосадок, городской округ Сочи, Краснодарский край
Регион установки
Эстосадок
Год
2025
Шифр
BDM-023.02-Д000/25
Состав работ
Строительный проект + Электрический проект
Координаты
43.686425,40.253032
