Видеоэкран 5760x2880мм (H-7,6м)

портфолио работ

+500 бонусов

портфолио работ

+500 бонусов

Артикул: BDM-171.00/17

Характеристики:

Тип конструкции:

Видеоэкран

Место установки:

улица

Габариты:

5760*2880мм (H-7,6м)

Адрес:

г. Химки

Регион установки:

Химки

Все характеристики

Категории:

Видеоэкраны

портфолио работ

+500 бонусов

50 000 ₽

Проектная организация с допусками СРО

5000+ проектов по всей России

Информация представленная на портале носит исключительно информационный характер и не является публичной офертой. На портале не отражены проекты и информация, которые носят пункт о конфиденциальности.

Описание

Исходные данные для проектирования

1. Район строительства: г. Химки.
2. Рекламная конструкция: Видеоэкран габаритами экрана 5,76х2,88м, на опоре высотой 7,6м.

Конструктивное решение

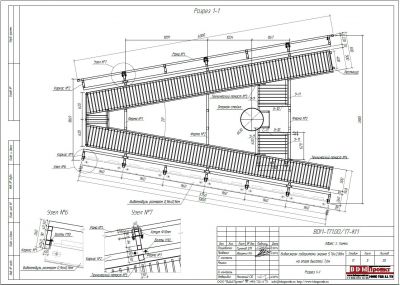

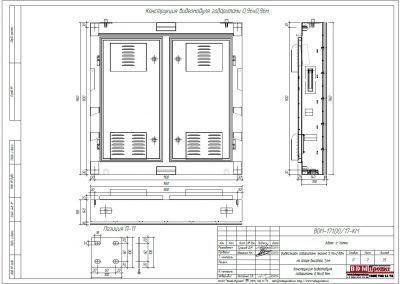

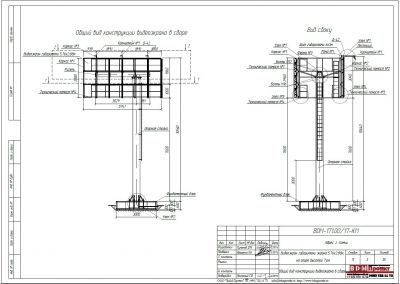

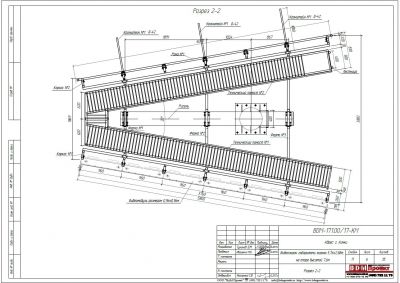

Рекламная конструкция представляет собой видеоэкран габаритами экрана экрана 5,76х2,88м, на опоре высотой 7,6м. Фундаментный блок выполнен из монолитного железобетона: бетон класса прочности В15, армирование ?12 А-III с шагом 200мм нижней и верхней сетками, с заложенными фундаментными болтами 5М36 в кол-ве 8шт для установки опоры. Опора выполнена из трубы сечением Ф530х7мм, имеющая базу для крепления к фундаменту и верхний узел для установки ригеля из трубы 325х7мм с помощью болтов М16 8шт. На ригель устанавливаются каркасы рекламного поля с помощью болтов М12. Каркасы рекламного поля выполнены из профильных труб сечением 50х50х2мм, 40х40х2мм, 25х25х2мм и уголков 40х40х4мм. Видеомодули габаритами 0,96х0,96м весом 55кг крепятся к каркасам болтами М10 через отдельные прижимные пластины толщиной 4мм. Вторая сторона конструкции закрывается щитом из профильных труб 40х40х2мм, который зашивается профнастилом С10. Предусмотрена установка кронштейнов освещения.

Характеристики

Тип конструкции

Видеоэкран

Место установки

улица

Габариты

5760*2880мм (H-7,6м)

Адрес

г. Химки

Регион установки

Химки

Год

2017

Шифр

BDM-171.00/17

Координаты

55.889361,37.444853
