Артикул: BDM-137-Д000/25

Характеристики:

Тип конструкции:

Медиафасад

Габариты:

15х9 м

Адрес:

посёлок Мосрентген, в районе пос. Мосрентген (МКАД 41 километр, д.4, стр.11)

Регион установки:

Мосрентген

Год:

2025

Все характеристики

Категории:

Медиафасады , Видеоэкраны

портфолио работ

+500 бонусов

50 000 ₽

Проектная организация с допусками СРО

5000+ проектов по всей России

Информация представленная на портале носит исключительно информационный характер и не является публичной офертой. На портале не отражены проекты и информация, которые носят пункт о конфиденциальности.

Описание

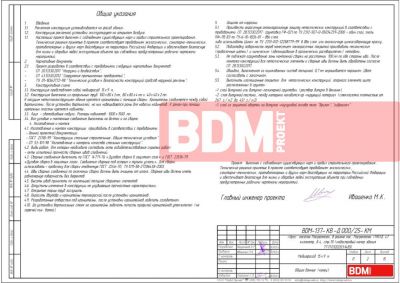

Исходные данные для проектирования

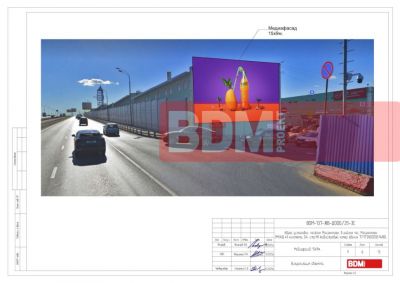

1. Район строительства: посёлок Мосрентген, в районе пос. Мосрентген (МКАД 41 километр, д.4, стр.11) (кадастровый номер здания 77:17:0120203:1485).

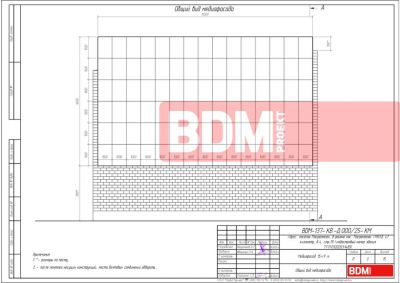

2. Рекламная конструкция - Медиафасад 15х9 м.
3. Материалы: несущие конструкции - стальной прокат. Расчетные характеристики соответствуют Ст. 245.

Конструктивное решение

Фундамент - железобетонная монолитная плита габаритами 7,5х7х1,0(h)м, выполнен из бетона класса прочности B25, F200, W8 по ГОСТ 25192-82, с заложенными фундаментными шпильками 2.2 М64 09Г2С в кол-ве 15 штук для установки опоры. Армирование выполнено
двумя сетками d=20 /d=20.

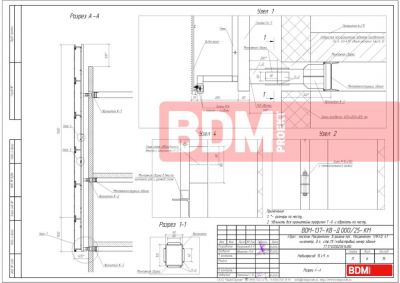

Опора - одиночная стойка из 3 трёх частей из труб Ф1420х20мм, Ф1020х12мм. Части стойки соединяются между собой высокопрочными болтами М30 класса прочности 10.9, класса точности "В". Для удобства обслуживания конструкции предусмотрена внешняя лестница на верх.

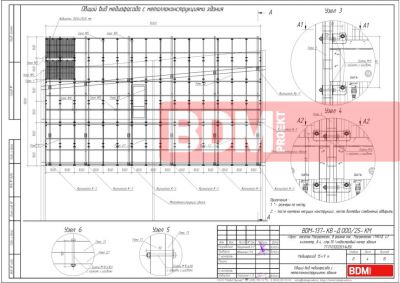

Опорная ферма выполнена в виде пространственной металлоконструкции из Профильной трубы сечением 80х80х4мм и крепится 16шт высокопрочными болтами М24 класса прочности
10.9, класса точности "В", к оголовку опоры. Имеет посадочные пластины t=10мм для установки нижних ферм конструкции видеэкранов.

Характеристики

Тип конструкции

Медиафасад

Габариты

15х9 м

Адрес

посёлок Мосрентген, в районе пос. Мосрентген (МКАД 41 километр, д.4, стр.11)

Регион установки

Мосрентген

Год

2025

Шифр

BDM-137-Д000/25

Состав работ

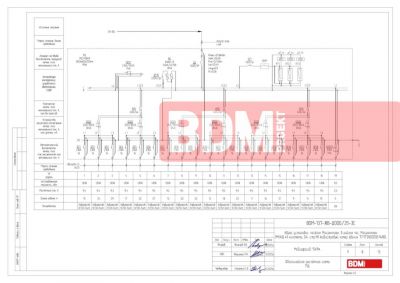

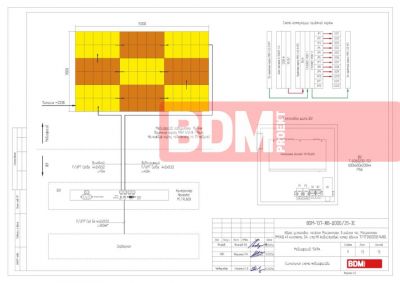

Строительный проект + Электрический проект

Координаты

55.620947,37.473815

Категории:

Медиафасады Видеоэкраны

Внимание!

Любая проектная документация, скачанная или приобретённая на сайте, носит исключительно информационный характер и может содержать неточности или неполную информацию. Скачанные или приобретённые проекты не являются финальными документами и подлежат доработке.
