Строительный проект «Рекламный щит 3х6м, высотой до 7м (не симметр.)»

Строительный проект «Рекламный щит 3х6м, высотой до 7м (не симметр.)»
Строительный проект «Рекламный щит 3х6м, высотой до 7м (не симметр.)»
+200 бонусов
+200 бонусов
Строительный проект «Рекламный щит 3х6м, высотой до 7м (не симметр.)»
Строительный проект «Рекламный щит 3х6м, высотой до 7м (не симметр.)»
Строительный проект «Рекламный щит 3х6м, высотой до 7м (не симметр.)»
Строительный проект «Рекламный щит 3х6м, высотой до 7м (не симметр.)»
Строительный проект «Рекламный щит 3х6м, высотой до 7м (не симметр.)»
Строительный проект «Рекламный щит 3х6м, высотой до 7м (не симметр.)»
Строительный проект «Рекламный щит 3х6м, высотой до 7м (не симметр.)»
Строительный проект «Рекламный щит 3х6м, высотой до 7м (не симметр.)»
Строительный проект «Рекламный щит 3х6м, высотой до 7м (не симметр.)»
Строительный проект «Рекламный щит 3х6м, высотой до 7м (не симметр.)»
Строительный проект «Рекламный щит 3х6м, высотой до 7м (не симметр.)»
Строительный проект «Рекламный щит 3х6м, высотой до 7м (не симметр.)»
Строительный проект «Рекламный щит 3х6м, высотой до 7м (не симметр.)»
Строительный проект «Рекламный щит 3х6м, высотой до 7м (не симметр.)»
Строительный проект «Рекламный щит 3х6м, высотой до 7м (не симметр.)»
Строительный проект «Рекламный щит 3х6м, высотой до 7м (не симметр.)»
Артикул: BD2
Категории:
Разработка строительных проектов
+200 бонусов
20 000 ₽
Проектная организация с допусками СРО
5000+ проектов по всей России
Заказать через соцсети:
Max Telegram

Информация представленная на портале носит исключительно информационный характер и не является публичной офертой. На портале не отражены проекты и информация, которые носят пункт о конфиденциальности.

Описание

Данный проект стадии КМД (конструкции металлические детализированные) является необходимым для запуска в производство и производства монтажных работ. Проект стадии КМ является основой для создания проекта стадии КМД. Проектирование стадии КМД выполняется специалистами компании БДМ ПРОЕКТ с использованием профессионального программного обеспечения что обеспечивает уверенность в качестве производства и монтажа будущей конструкции.

Проект стадии КМД включает в себя: общие данные, сборочная ведомость, ведомость метизной группы, список материала, монтажные схемы, чертежи отдельных деталей.

Примерное конструктивное решение:

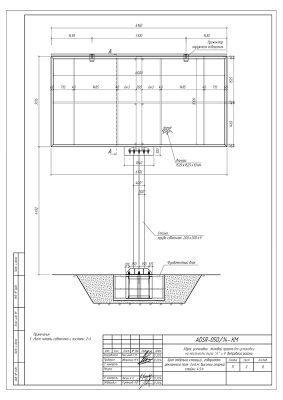

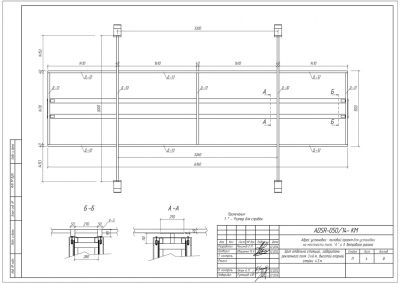

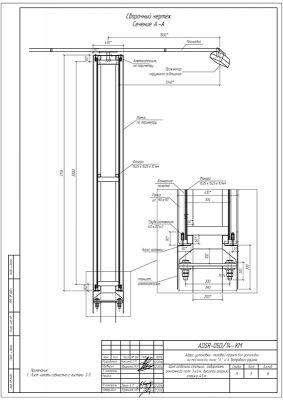

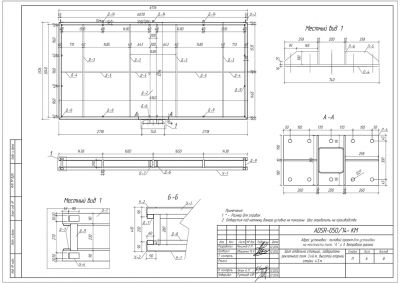

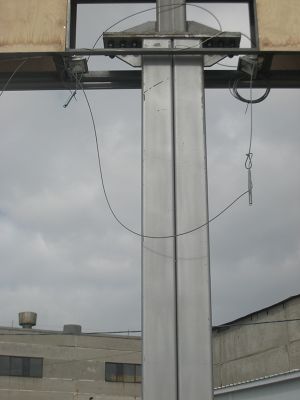

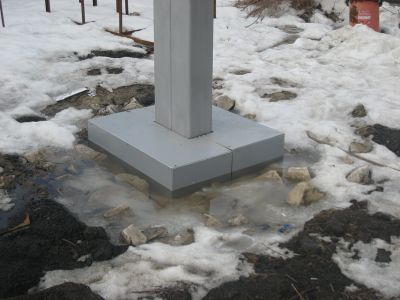

Несущая конструкция рекламного щита состоит из силовой рамы каркаса планшетов рекламного поля, опоры и фундаментного блока. Фундаментный блок выполнен из монолитного железобетона с заложенными фундаментными болтами 5М27. Опора - стойка из сдвоенной профильной трубы 200х200х9мм, имеющих базу для крепления к фундаменту. Планшеты - плоские конструкции из профильной трубы 60х40х3 и уголка 90х90х6. Все монтажные соединения сборочных единиц на болтах, узловые - на сварке.

Характеристики

Срок разработки
от 7 дней
