Арт объект "ВЕЛОСИПЕДИСТ" высотой 3 м

портфолио работ

+500 бонусов

портфолио работ

+500 бонусов

Велосипедист

Артикул: BDM-89-Д000/25

Характеристики:

Тип конструкции:

Арт объект

Габариты:

высота 3 м

Адрес:

Одинцовский парк культуры, спорта и отдыха им. Ларисы Лазутиной. Манжосовская ул., 1, Одинцово

Год:

2025

Шифр:

BDM-89-Д000/25

Все характеристики

Категории:

Арт-объекты и скульптуры

портфолио работ

+500 бонусов

50 000 ₽

Проектная организация с допусками СРО

5000+ проектов по всей России

Информация представленная на портале носит исключительно информационный характер и не является публичной офертой. На портале не отражены проекты и информация, которые носят пункт о конфиденциальности.

Описание

Исходные данные для проектирования

1. Район строительства: Одинцовский парк культуры, спорта и отдыха им. Ларисы Лазутиной. Манжосовская ул., 1, Одинцово.
2. Конструкция: Арт объект "ВЕЛОСИПЕДИСТ" высотой 3 м.
3. Учёт ответственности соответствует II уровню согласно ГОСТ 27751-88, с коэффициентом надёжности по ответственности 0,95.

Конструктивное решение

Объект представляет собой силовой несущий каркас под установку гибкого экрана.

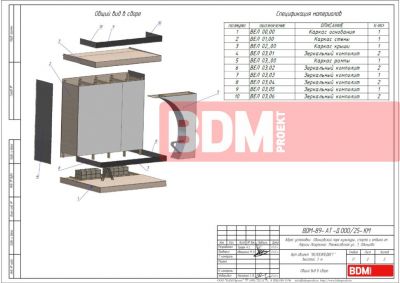

Конструкция состоит из 10ти колец. Кольца выполнены из Профильных стальных труб 100х50х4мм, 60х60х3мм и 50х50х3мм.
Кольца состоят из секций, скрепленный между собой болтами М12 через фланцы.
Фланцы выполнены из листа t=4мм. Одни кольца подвешиваются на талрепах М16, а другие прибалчиваются болтами М12 к кронштейнам, выполненным из швеллера 8П из уголка 50х50х5мм.
Кронштейны привариваются к обойме колонны.
Обойма колонны состоит из двух секций. Нижняя секция опирается на пол, а верхняя крепится к ж/б колонне хим. анкер SORMAT ITH 410 VE + шпилька 8.8кп М12x160. Обойма выполнена из уголков 50х50х5мм и полосы t=5мм.
Талрепы крепятся к потолочным кронштейнам болтами М12 и к кронштейнам кольца болтами М12. Потолочные кронштейны крепятся к ж/б хим. анкер SORMAT ITH 410 VE + шпилька 8.8кп М12x160 в кол-ве 4шт на один кронштейн.
Для крепления силовой рамы гибкого экрана (не входит в данный проект) предусмотрены кронштейны с ответными фланцами, которые крепятся болтами М12 к кольцам. Силовая рама крепится болтами М10 к кронштейнам колец.
В основании экрана устанавливается тумба, выполненная из двух полусекций из Профильной стальной трубы 100х50х4мм и листа t=8мм. Полусекции тумбы крепятся между собой болтами М10 а к основанию пола 4мя хим. анкерами SORMAT ITH 410 VE + шпилька 8.8кп М12x160. Верхняя часть тумбы крепится болтами М12 к кронштейнам обоймы колонны.
Силовой каркас гибкого экрана крепится к тумбе через гнутые фланцы болтами М12 и М10.
Для более точного и более комфортного монтажа конструкция предусматривает ряд регулировок талрепами и кронштейнами с овальными отверстиями. Все узловые соединения выполнены на сварке, монтажные - на болтах.

Характеристики

Тип конструкции

Арт объект

Габариты

высота 3 м

Адрес

Одинцовский парк культуры, спорта и отдыха им. Ларисы Лазутиной. Манжосовская ул., 1, Одинцово

Год

2025

Шифр

BDM-89-Д000/25

Проект для компании

Велосипедист

Состав работ

Строительный проект

Координаты

55.656839,37.242903

Проект для компании

Велосипедист
