Описание

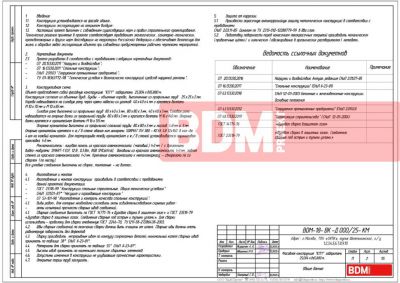

Исходные данные для проектирования

1. Район строительства: г. Москва, ТПУ «СИТИ», тупик Шелепихинский, з/у 1,2,3,4,5,6,7,8,9,10.
2. Материалы: несущие конструкции – стальной прокат. Расчетные характеристики соответствуют Ст. 245.

Конструктивное решение

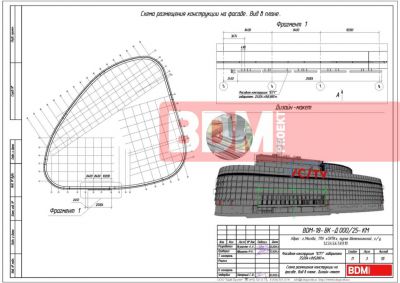

Объект представляет собой фасадную конструкцию "ICITY" габаритами 25,004х(h)5,880м.
Конструктивная схема
Объект представляет собой фасадную конструкцию "ICITY" габаритами 25,004х(h)5,716м.

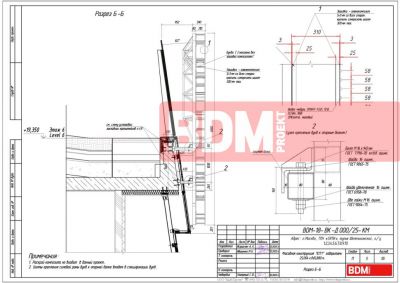

Конструкция состоит из объемных букв. Буквы - объемные короба, выполненные из Профильных труб 25х25х2мм. Короба навешиваются на силовую раму через крюки навески из уголков 40х40х4мм и крепятся болтами М10х70мм и М10х85мм. Силовая рама выполнена из Профильных труб 80х40х3мм, 80х80х3мм, 40х40х3мм. Силовая рама навешивается на опорные балки из Профильной трубы 80х80х3мм и крепится болтами
М16х140мм. Опорные балки крепятся к кронштейнам болтами М16х135мм.
Опорные кронштейны выполнены из Профильной стальной трубы 80х80х3мм и листов t=8мм и 5мм. Опорные кронштейны крепятся к ж/б стене здания хим.анкерами SORMAT ITH 380- KEVA 5.8 12x160 в кол-ве 4шт на каждый кронштейн. Для терморазрыва между кронштейном и ж/б стеной устанавливается паронитовая прокладка t=5мм.
Рекламоноситель: лицевая панель из красного алюмокомпозита (матовый,) t=3мм ( с врезанными видео-модулями SMART-1 ELF, 12В, 0.3Вт, RGB SMControl), боковины из красного алюмокомпозита t=3мм, задняя стенка из красного алюмокомпозита t=3мм. Крепление
алюмокомпозита к металлокаркасу - свморезами по со сверлом (по месту).
Все узловые соединения выполнены на сварке, монтажные - на болтах.

Характеристики

Тип конструкции

Фасадная вывеска

Габариты

25,004х5,880м

Адрес

г. Москва, ТПУ «СИТИ», тупик Шелепихинский, з/у 1,2,3,4,5,6,7,8,9,10

Регион установки

Москва

Год

2025

Шифр

BDM-18-Д000/25

Проект для компании

Icity

Состав работ

Строительный проект

Координаты

55.755484,37.527687

Проект для компании

Icity
