Описание

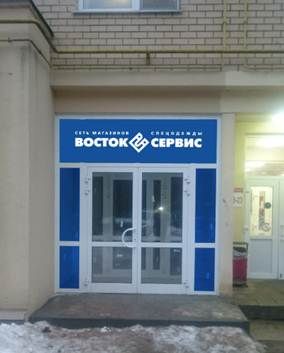

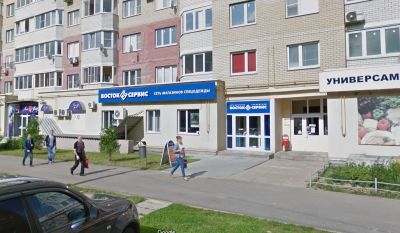

Короб световой габаритами 9,85х1,0м и буквы на подложке габаритами 2,68х0,75м.

Исходные данные для проектирования

1. Район строительства: г. Обнинск, ул. Курчатова, д.72. 2. Конструкция: Короб световой габаритами 9,85х1,0м и буквы на подложке габаритами 2,68х0,75м.
3. Учёт ответственности соответствует II уровню согласно ГОСТ 27751-88, с коэффициентом надёжности по ответственности .

Конструктивное решение

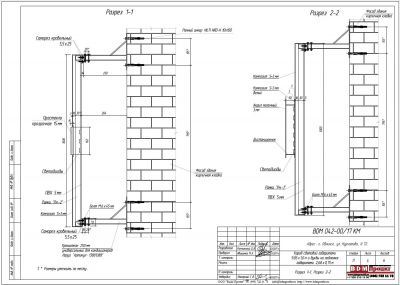

Конструкция представляет собой короб световой габаритами 9,85х1,0м и буквы на подложке габаритами 2,68х0,75м. Силовая рама выполнена из стальной квадратной трубы 30х30х3мм, которая навешивается через крюки навески, выполненные из стальной пластины S=2мм, на стандартные универсальные кронштейны L=250мм,
Крепление коробов к фасаду здания осуществляется рамными анкерами по каталогу HILTIHRD-H 10x100. Все узловые соединения на сварке, монтажные на болтах.

Характеристики

Тип конструкции
Буквы на подложке
Габариты
9850х1000мм
Адрес
г. Обнинск, ул. Курчатова, д.72.
Регион установки
Обнинск
Год
2017
Шифр
BDM 042-00/17
Проект для компании
ВОСТОК СЕРВИС
Координаты
55.121458,36.623506
